Phần 1: Mô tả chung về sản phẩm Máy cắt laser HN-3015 - 1500W

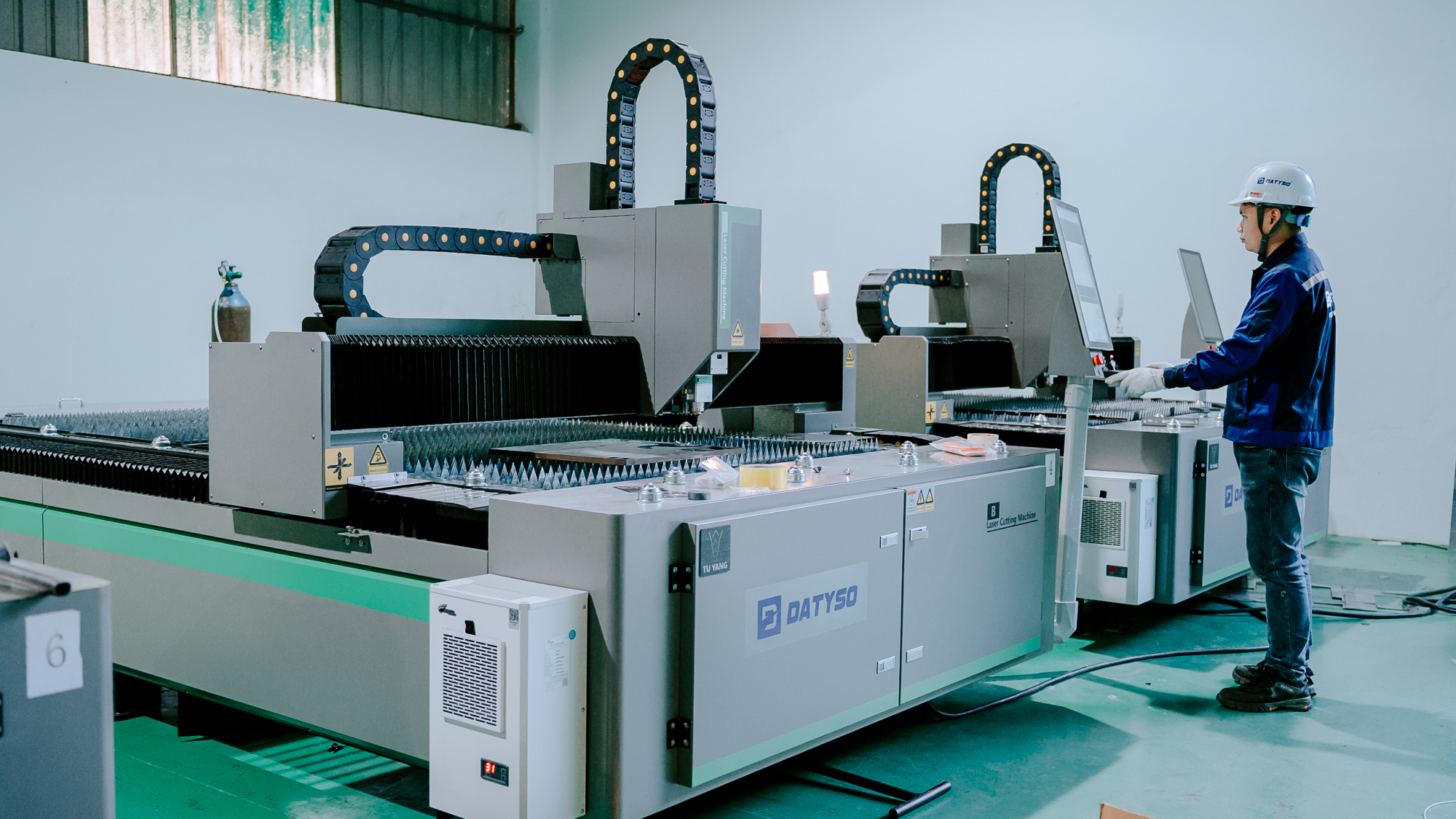

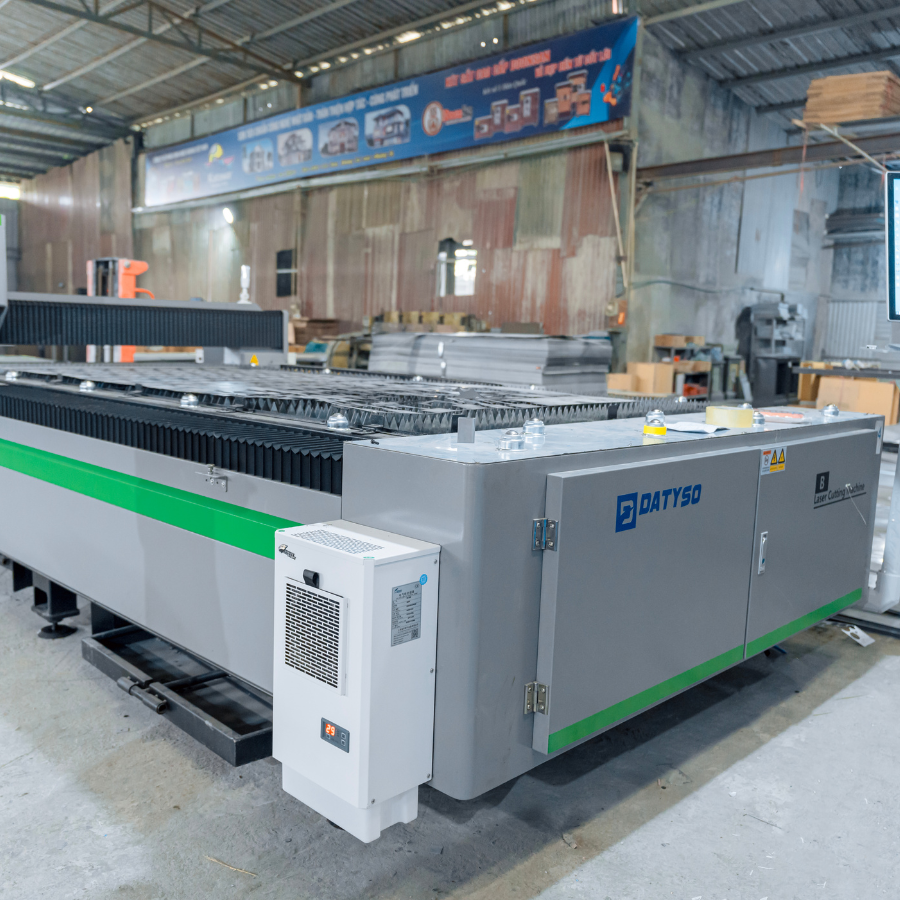

Máy Cắt Laser Fiber HN-3015 (1500W) – Chuẩn Mực Gia Công Kim Loại Tấm
Máy cắt laser HN-3015 công suất 1500W là dòng máy cắt CNC fiber chuyên dụng để gia công kim loại tấm với khổ làm việc tiêu chuẩn 3000mm x 1500mm. Được thiết kế để thay thế các phương pháp cắt truyền thống (như Plasma, Oxy-gas), HN-3015 mang lại tốc độ cắt vượt trội (lên tới 100m/phút) và chất lượng đường cắt mịn đẹp, gần như không cần gia công lại.
Với kết cấu thân máy bằng thép ống hàn được ủ nhiệt để loại bỏ ứng suất lực, HN-3015 đảm bảo sự ổn định cơ khí tuyệt đối, không bị rung lắc hay biến dạng sau nhiều năm sử dụng. Đây là giải pháp đầu tư thông minh cho các xưởng cơ khí muốn nâng cao năng lực sản xuất, tối ưu hóa vật liệu và giảm chi phí nhân công vận hành.
Phần 2: Tính năng nổi bật & Cấu hình chi tiết Máy cắt laser HN-3015 - 1500W
HN-3015 (1500W) sở hữu bảng cấu hình "đáng mơ ước" trong phân khúc, hội tụ các thương hiệu công nghệ hàng đầu thế giới:
- Nguồn cắt MAX Laser (1500W): Thương hiệu nguồn laser nổi tiếng thế giới với độ ổn định cao. Công suất 1500W cho phép cắt ngọt thép carbon dày tới 14-16mm và inox dày 5-6mm.
- Đầu cắt Raytools BM111 (Thụy Sĩ): Dòng đầu cắt tự động lấy nét (Auto-focus) cao cấp. Thiết kế đường dẫn quang kín hoàn toàn đạt chuẩn IP65 giúp bảo vệ thấu kính khỏi bụi bẩn, đảm bảo tuổi thọ lâu dài và chất lượng tia cắt luôn sắc nét.
- Hệ thống truyền động Servo Fuji (Nhật Bản): Trang bị full bộ động cơ Servo Fuji cho cả 3 trục (X, Y, Z), mang lại khả năng tăng tốc nhanh, di chuyển mượt mà và độ chính xác định vị cực cao (≤±0.05mm).
- Hộp giảm tốc Shimpo & Ray trượt Hiwin: Sự kết hợp giữa hộp số Shimpo (Nhật) và ray trượt Hiwin (Đài Loan) giúp máy vận hành êm ái ở tốc độ cao, chịu tải trọng lớn và không cần bảo trì thường xuyên.
- Kết cấu khung máy vững chắc: Thân máy nặng khoảng 2200kg, dầm ngang (trục X) đúc bằng nhôm hàng không giúp giảm trọng lượng để tăng tốc độ di chuyển nhưng vẫn đảm bảo độ cứng vững.

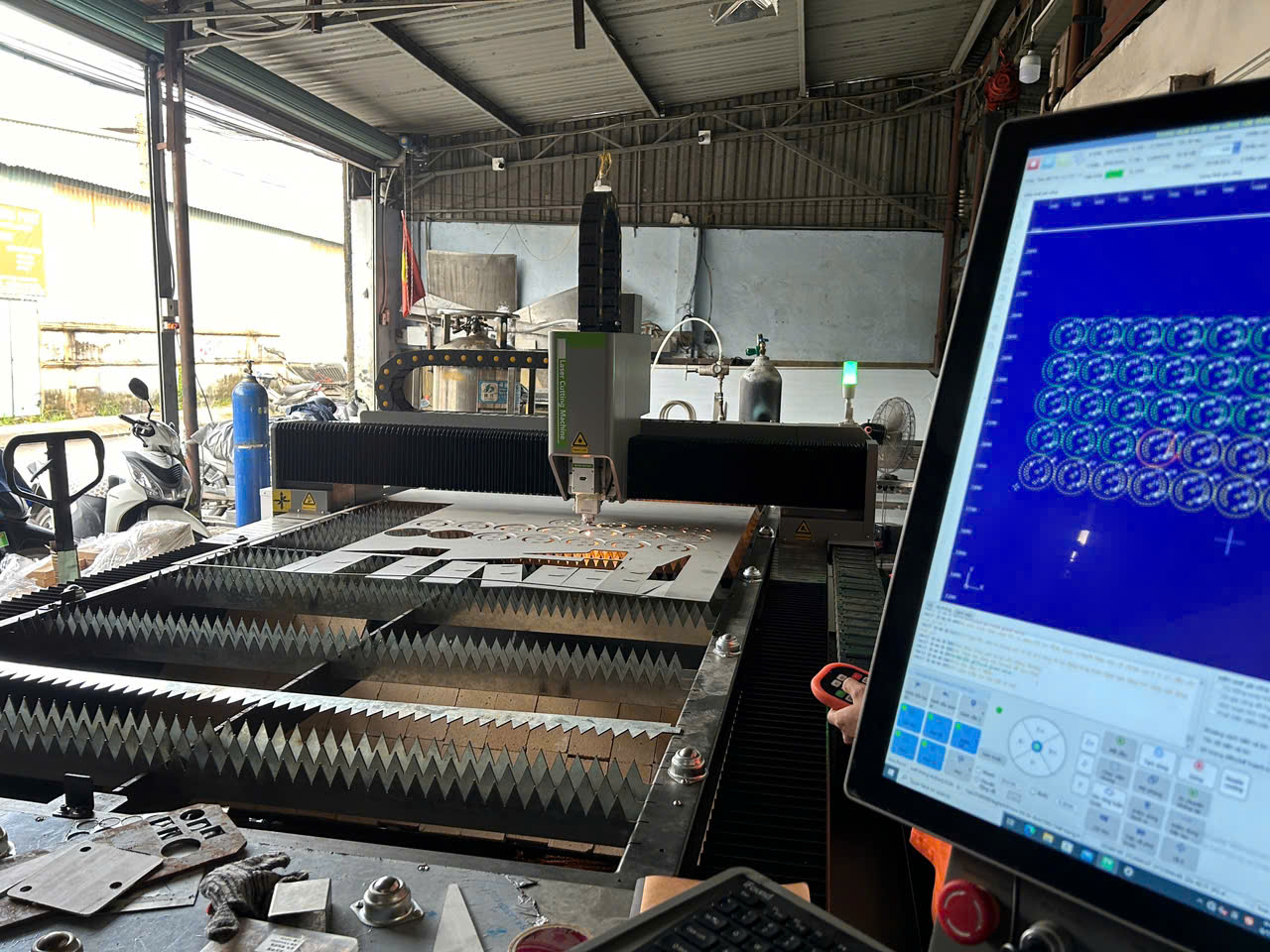

- Phần mềm Raycut (Tiếng Việt): Giao diện Raytool XC3000S thân thiện, hỗ trợ Tiếng Việt giúp công nhân dễ dàng học và vận hành. Hỗ trợ đầy đủ các file thiết kế thông dụng (DXF, AI, PLT...).
Phần 3: Ứng dụng thực tế Máy cắt laser HN-3015 - 1500W
Máy cắt laser HN-3015 là "trái tim" của các nhà máy gia công trong nhiều lĩnh vực:
- Gia công kim loại tấm: Cắt bản mã, cắt hoa văn cổng cửa, vách ngăn CNC trang trí nội ngoại thất.
- Sản xuất tủ bảng điện & Thang máy: Cắt các tấm vỏ tủ điện, vách cabin thang máy yêu cầu độ chính xác cao và đường cắt sắc nét.
- Thiết bị nhà bếp & Nội thất: Gia công bàn ghế inox, chậu rửa, thiết bị bếp công nghiệp.
- Công nghiệp phụ trợ: Sản xuất linh kiện ô tô, xe máy, chi tiết máy móc với số lượng lớn và độ đồng đều 100%.
Thông số kỹ thuật:
|
Mã |
3015 |
|
Bàn làm việc |
3000mmx1500mm |
|
Nguồn laser |
3000 MAX |
|
Bước sóng |
1080nm |
|
Công suất đầu ra ước định |
1500W |
|
Điều chỉnh năng lượng đầu ra |
10-100% |
|
Nhiệt độ làm việc |
16-35ºC |
|
Laser liên tục |
24h |
|
Cắt độ dày thép carbon |
1-20mm |
|
Tốc độ vận hành |
100m/min |
|
định vị chính xác |
≤±0.05mm |
|
Phương pháp làm mát |
Làm mát bằng nước |
|
động cơ điều khiển |
Ổ đĩa servo |
|
Chất lượng chùm tia |
<0.373mrad |
|
Chiều rộng dòng tối thiểu |
≤0.1mm |
|
STT |
Mã |
Tên |
Số lượng |
Ghi chú |
|
1 |
HN-3015 |
Thân thép ống hàn, được nung nhiệt loại bỏ lực căng |
1 bộ |
Trung Quốc |
|
2 |
3000W |
Nguồn laser |
1 bộ |
MAX |
|
3 |
Tiêu chuẩn |
Máy làm mát chuyên dụng cho laser sợi quang |
1 bộ |
Teyu/Hanli |
|
4 |
Đầu cắt |
Đầu cắt sợi quang tự động lấy nét chính xác cao |
1 bộ |
Raytools BM111 |
|
6 |
Hệ thống truyền động trục Z |
Servo tốc độ cao |
1 bộ |
Fuji |
|
7 |
Hệ thống truyền động trục Y |
Servo tốc độ cao |
2 bộ |
Fuji |
|
8 |
Hệ thống truyền động trục X |
Servo tốc độ cao |
1 bộ |
Fuji |
|
9 |
Hộp giảm tốc |
Modoli /shimpo |
3 bộ |
Modoli /shimpo |
|
10 |
Điều khiển điện |
Linh kiện chính hãng |
1 bộ |
Omron, Schneider |
|
11 |
Ray |
Linh kiện chính hãng |
1 bộ |
HIWIN Đài Loan |
|
12 |
Giá đỡ bánh răng |
Linh kiện chính hãng |
1 bộ |
YYC |
|
13 |
Bộ giảm tốc cắt ống |
Modoli /shimpo |
3 bộ |
Modoli /shimpo |
|
14 |
Van tỷ lệ |
Linh kiện chính hãng |
1 bộ |
Nhật Bản SMC |
|
15 |
Máy tính |
|
1 bộ |
Tiêu chuẩn |
|
16 |
Dầm |
Nhôm đúc |
1 bộ |
Tiêu chuẩn |
|
17 |
Đầu máy |
Nhôm đúc |
1 bộ |
Tiêu chuẩn |
|
18 |
Trọng lượng máy khoảng |
|
|
2200kg |
|
19 |
Kích thước máy |
|
|
4.45*2.28*2m |
|
20 |
Phầm mềm raytoool XC3000S |
|
|
Tiếng việt/ dễ dàng sử dụng |
Cấu hình chủ yếu
1. Nguồn cắt Laser Max hiệu suất cao
- Max laser là một thương hiệu laser nổi tiếng quốc tế, có ứng dụng cao và được sử dụng nhiều nhất trên thị trường thế giới.
- Nguồn laser MAX có phạm vi công suất từ 1KW đến 40KW, là ứng dụng laser sớm nhất trên thị trường. Hiện tại, công nghệ cắt laser sợi quang được sử dụng khá phổ biến và là chủ đạo.
2. Đầu cắt laser chuyên nghiệp
- Raytools BM111 là đầu cắt laser sử dụng chủ yếu cho laser dòng công suất 3000W, đầu cắt thương hiệu Thụy Sĩ, cải thiện đáng kể hiệu suất cắt laser, đạt tốc độ cắt nhanh hơn và chất lượng cắt tốt hơn.
- Cấp độ chống bụi tiên tiến, chống bụi theo tiêu chuẩn IP65, đường dẫn quang được bao kín hoàn toàn, tránh ảnh hưởng của điều kiện tự nhiên tới thấu kính lấy nét và đối chuẩn bên trong.
- Thấu kính và bép đồng có lắp đặt chức năng làm mát, tất cả nhiệt lượng tỏa ra từ laser sợi quang đến đầu cắt laser đều được làm mát, và đầu cắt laser được duy trì nhiệt độ ổn định từ trên xuống dưới và từ trong ra ngoài, do đó quá trình cắt ổn định hơn.
- Cửa thay thế các tấm kính có lắp cửa bảo vệ. Khi thay thế kính bảo vệ, bụi có thể được ngăn chặn một cách hiệu quả và không đi vào đầu cắt laser từ cửa thay thế. Lớp kính đối chuẩn được thêm lớp kính bảo hộ, tránh bụi xâm nhập vào đầu laser và rơi vào ống kính đối chuẩn gây thiệt hại cho khách hàng, vị trí QBH của đầu laser có thêm mũ bảo vệ để tránh bụi từ môi trường xâm nhập vào QBH gây tổn hại cho sợi laser. Việc bảo vệ được thiết kế vô cùng tỉ mỉ.
3. Động cơ servo Fuji của Nhật Bản
Sử dụng động cơ Fuji của Nhật Bản, chất lượng tuyệt vời giúp thiết bị cải thiện hiệu suất tổng thể và đảm bảo độ ổn định.
4. Máy giảm tốc Shimpo Nhật Bản
- Độ chính xác cao: Đặc tính chính xác cao hơn, đáp ứng đầy đủ các yêu cầu chính xác của máy cắt laser sợi quang.
- Độ cứng cao: Độ cứng cao hơn để đáp ứng vận hành tốc độ cao của máy.
- Khả năng tải cao: Có thể thích ứng với các yêu cầu tải của các máy công cụ khác nhau.
- Khả năng tương thích mạnh: Nó có thểtương thích với các loại động cơ servo khác nhau, cấu hình điều khiển vận hành của thiết bị có thể nâng cấp.
- Tính bảo vệ cao: Đặc tính kín mít hoàn chỉnh, nâng cao tính chịu đựng với hoàn cảnh môi trường, tuổi thọ sử dụng dài hơn.
- Không cần bảo trì: trong quá trình sử dụng không cần bôi trơn dầu mỡ, không cần bảo trì.
5. Van tỷ lệ điện chính xác của Nhật Bản
Thanh ray HIWIN có thiết kế tinh xảo, so với các loại thanh ray khác có tải trọng và độ cứng lớn hơn; Có đặc tính tải trọng bốn hướng, có chứng năng căn chỉnh tự động, chấp nhận dung sai lắp ráp, đạt được yêu cầu cao về độ chính xác.
Van tỷ lệ điện SMC có độ nhạy cao và kiểm soát chính xác. Ở trạng thái cắt oxy, nó có thể kiểm soát ổn định và hiệu quả áp suất oxy và tốc độ dòng chảy để đảm bảo hiệu quả cắt ổn định. Cấp chống nước theo tiêu chuẩn IP65, có thể ức chế hiệu quả tác động của rung động máy lên chính nó, khả năng chịu đựng cao đối với oxy chất lượng khác nhau, có thể thích ứng với môi trường sản xuất khắc nghiệt.
- Hỗ trợ file AI/PLT/DXF/mã G tiêu chuẩn.
- Hỗ trợ nhập/xuất, bù cắt, đầu nối vi mô, cầu nối, cắt khe hở và các chức năng khác.
- Có thể cắt nhiều lỗ thủng/công suất/tần số laser/loại khí/áp suất khí/điều chỉnh độ cao lấy nét khi cắt lỗ thủng điều khiển từ xa WIFI (thiết bị cầm tay).
