Công suất laser: 1000w 1500w 2000w 2500w 3000w 4000w
Nguồn laser: IPG / nLight
Bộ điều khiển CNC: Germany PA HI8000
Các loại ống áp dụng: ống tròn, ống vuông, ống hình chữ nhật, ống hình bầu dục, thép hình chữ D, thép hình chữ T, thép hình chữ H, thép kênh, thép góc, v.v.
Vật liệu áp dụng: Thép không gỉ, thép carbon, thép mạ kẽm, đồng, nhôm, đồng thau, hợp kim, v.v.
Bảo hành sản phẩm 24 tháng kể từ ngày bàn giao cho khách hàng.
Miễn phí lắp đặt, vận chuyển toàn quốc.
Hỗ trợ kỹ thuật trọn đời sản phẩm.
1. Giới thiệu sản phẩm
P2060 / P3080 tạo ra các bộ phận chất lượng cao với nhiều hình dạng và kích cỡ khác nhau. Bằng cách sử dụng công nghệ cắt fiber laser, nhiều quy trình có thể được kết hợp thành một. Do hầu hết các bộ phận đòi hỏi nhiều quy trình, như cưa, khoan, gia công, đục lỗ và khắc truyền thống, máy cắt laser sợi ống P2060 / P3080 có thể thực hiện tất cả các quy trình này trên một máy.
Động cơ servo công suất cao 4.4KW, công suất mạnh mẽ, truyền bánh răng trực tiếp, tốc độ truyền công suất cao hơn và tốc độ truyền nhanh hơn. Sử dụng các động cơ tốc độ cao để định vị nhanh và chính xác, giúp giảm thời gian cho các chuyển động không có giá trị gia tăng. Các động cơ tốc độ cao này kết hợp với laser fiber mạnh có thể giảm thời gian cắt một phần và tăng sản lượng, cho phép mang lại lợi ích đầu tư cao hơn cho người dùng.
Các máy cắt ống tia laser được trang bị bộ nạp thủ công, người điều hành sau đó phải đặt ống vào máy và bằng tay siết chặt chuck. Đối với P2060 / P3080, kết hợp tất cả các quy trình này vào một máy giúp tiết kiệm thời gian và chi phí khi xử lý ống theo lô lớn nhưng tính linh hoạt của máy cho phép người dùng dễ dàng tạo nguyên mẫu hoặc sản xuất hàng loạt nhỏ.
Máy có lớp bảo vệ giúp đảm bảo vận hành an toàn trong khi máy đang hoạt động.
Hệ thống kẹp chuck
Hệ thống kẹp chuck tiên tiến
Chuck tự điều chỉnh trung tâm, tự động điều chỉnh lực kẹp theo thông số kỹ thuật để đảm bảo rằng ống mỏng không bị hỏng.
Mâm cặp động cơ kép tương thích với nhiều loại ống không cần thay thế hoặc điều chỉnh hàm.
Kẹp đột quỵ dài. Khi đường kính ống nằm trong phạm vi 100mm, không cần điều chỉnh kẹp.
Liên kết 3 trục
Liên kết đa trục: Liên kết đa trục (trục nạp, trục xoay chuck và đầu cắt laser) liên kết trong quá trình chuyển động của đầu cắt.
thiết bị nạp tự động
Thiết bị nạp tự động: hỗ trợ nạp ống hoàn toàn tự động, hỗ trợ được điều khiển bởi mô tơ servo và có thể điều chỉnh điểm hỗ trợ theo đường kính ống một cách nhanh chóng, các bảng điều khiển giúp giữ ống có đường kính lớn chặt chẽ.
Hỗ trợ tự động: Theo dõi sự thay đổi của bề mặt đường ống, chiều cao hỗ trợ có thể được điều chỉnh tự động theo thời gian thực để đảm bảo rằng đáy ống luôn không thể tách rời khỏi đỉnh trục hỗ trợ, đóng vai trò hỗ trợ động cho đường ống.
Nhận dạng đường hàn: Vị trí đường hàn của ống có thể được xác định để đảm bảo rằng vị trí cắt tránh được đường hàn trong quá trình xử lý và tránh các vấn đề nổ lỗ ở đường hàn.
Tự động sửa: Đối với đường ống bị uốn cong và biến dạng, chức năng hiệu chỉnh tự động có thể nhận ra tìm kiếm cạnh được phân đoạn và tự động sửa độ lệch để tìm điểm trung tâm của ống cong để cắt để đảm bảo độ chính xác của đường cắt.
Vật liệu thải
Khi cắt đến phần cuối của ống, hàm mâm cặp phía trước sẽ tự động mở ra và hàm mâm cặp phía sau đi qua mâm cặp phía trước để giảm vùng mù cắt.
Đường kính ống nhỏ hơn 100 mm và vật liệu thải 50-80 mm
Đường kính ống hơn 100 mm và vật liệu thải 180-200 mm
Tùy chọn – thiết bị làm sạch bên trong trục thứ ba: Do quá trình cắt laser, xỉ chắc chắn sẽ bám vào một phần của thành bên trong của ống đối diện. Đặc biệt, một số ống có đường kính nhỏ hơn sẽ có nhiều xỉ hơn. Đối với một số ứng dụng đòi hỏi khắt khe hơn, thiết bị nhận trục thứ ba có thể được thêm vào để ngăn xỉ bám vào tường bên trong.
Phần mềm điều khiển PA của Đức
Một trang hoàn thành tất cả các hoạt động thân thiện hơn với người dùng!
Nhanh chóng tùy biến giao diện, thuận tiện hơn!
Thêm giao diện chẩn đoán độc lập để nhanh chóng khắc phục sự cố tại chỗ, thông minh hơn!

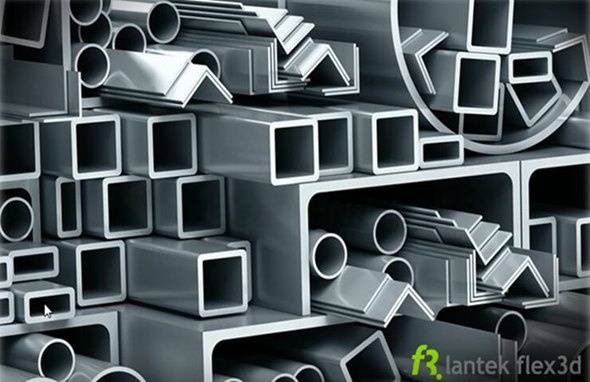

Lantek Flex3d hỗ trợ nhiều loại ống: Loại ống tiêu chuẩn: Ống tròn, ống vuông, ống loại OB, ống loại D, ống tam giác, ống hình bầu dục, v.v. và ống hình đặc biệt có đường kính bằng nhau. Đồng thời, flex3d có các mô đun chức năng để cắt hồ sơ , có thể cắt thép góc, thép kênh và thép hình chữ H, v.v.
2. Vật liệu áp dụng
Máy cắt laser ống công nghiệp: Nội thất, thiết bị y tế, thiết bị thể dục, thăm dò dầu, kệ trưng bày, máy móc nông nghiệp, cầu, vận chuyển, các bộ phận kết cấu, vv
Vật liệu ứng dụng máy cắt ống Laser : Tròn, vuông, hình chữ nhật, hình bầu dục, ống tròn eo và các ống kim loại khác.
3. Thành phẩm
Về DATYSO
Từ khi xuất hiện trên thị trường Việt Nam năm 2011, thương hiệu DATYSO ngày càng được khách hàng ưa chuộng, tin tưởng bởi chất lượng máy ổn định và thời gian sử dụng bền bỉ qua nhiều năm. Máy cắt CNC laser là sản phẩm nhập khẩu mới 100% với nhiều tính năng ưu việt, được trang bị nhiều chức năng hiện đại mới để đáp ứng tốt nhất cho mọi công việc của khách hàng.
M
P2060 / P3080
Chiều dài ống
6000mm / 8000mm
Đường kính ống
20mm-300mm
Vật liệu áp dụng
Ống hình tròn, hình vuông, hình chữ nhật, hình bầu dục, eo ống tròn và ống dẫn kim loại khác.
Công suất điện
700W-6000W
Nguồn laser
IPG/nLIGHT/Raycus
Đầu cắt laser
Precitec/ Raytools
Hệ thống điều khiển CNC
Germany PA HI8000
Gia tốc
1.5G
Maximum positioning speed
90m/min
Hệ thống lên vật liệu tự động
Tùy chọn
Thiết bị thu thập tự động
√
Chức năng loại bỏ xỉ
Tùy chọn
Nhận biết đường hàn
Tùy chọn
Tổng công suất thiết bị
12-34KW
Cung cấp điện
AC380V 50/60HZ
THÔNG SỐ KỸ THUẬT
M
P2060 / P3080
Chiều dài ống
6000mm / 8000mm
Đường kính ống
20mm-300mm
Vật liệu áp dụng
Ống hình tròn, hình vuông, hình chữ nhật, hình bầu dục, eo ống tròn và ống dẫn kim loại khác.
